碼盤蝕刻的工藝流程與技術要點

文章出處:常見問題責任編輯:東莞市鑫海森不銹鋼制品有限公司 發表時間:2025-05-28

以下是關于?碼盤蝕刻?的工藝流程及技術要點,綜合金屬與玻璃材質加工工藝:

一、核心工藝流程?

1、基材準備?

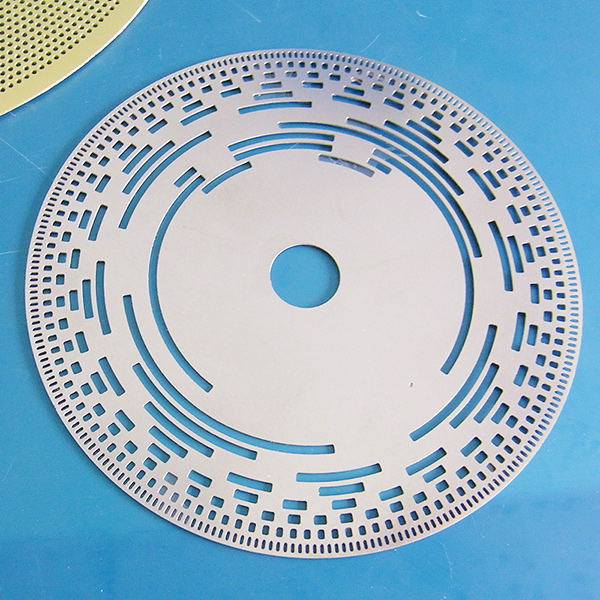

金屬碼盤?:常用SUS304不銹鋼(厚度0.1~2.0mm)或銅材,需經除油、酸洗去除氧化層,確保表面潔凈。

玻璃碼盤?:采用光學玻璃(如K9、石英),需拋光至表面粗糙度<0.02μm。

2、圖形轉移?

掩膜制作?:金屬碼盤噴涂感光油墨(靜電除塵后),UV曝光顯影形成圖案;玻璃碼盤采用光刻膠+激光光刻(德國設備,精度達納米級)。

半刻工藝?:支持LOGO或編號蝕刻,深度可控。

3、蝕刻加工?

金屬蝕刻?:

濕法:FeCl?溶液(40~50℃)蝕刻不銹鋼,側蝕率<10%,精度±0.01mm。

干法:等離子蝕刻(CF?/O?)用于高精度需求。

玻璃蝕刻?:氫氟酸溶液腐蝕,需控制濃度與時間避免過度刻蝕。

4、后處理?

去膜清洗:金屬碼盤用NaOH溶液去膠,玻璃碼盤需氧等離子灰化殘留。

防腐蝕處理:金屬碼盤可鍍鎳或鈍化(鉻酸鹽),玻璃碼盤鍍增透膜。

二、技術優勢?

無毛刺變形?:化學蝕刻避免機械應力,保持材料平整度(金屬碼盤≤0.02mm)。

復雜圖形?:支持微米級碼道(最小0.06mm)及異形結構加工。

量產效率?:卷對卷工藝日產能達1000㎡(金屬),玻璃碼盤批量交期3天。

三、應用場景?

編碼器?:高精度碼道(±0.0075mm)確保信號穩定性。

光電設備?:玻璃碼盤用于激光測距、光柵傳感器。
